重卡汽車和越野汽車車橋的配置與分類
車橋可以是整體式的，有如一個巨大的杠鈴，兩端通過懸架系統支撐著車身，因此整體式車橋通常與非獨立懸架配合；車橋也可以是斷開式的，像兩把雨傘插在車身兩側，再各自通過懸架系統支撐車身，所以斷開式車橋與獨立懸架配用。

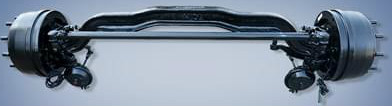

轉向橋的結構基本相同，由兩個轉向節和一根橫梁組成。如果把橫梁比做身體，轉向節就是他左右搖晃的腦袋，脖子就是我們常說的主銷，車輪就裝在轉向節上，仿佛腦袋上帶了個草帽。不過，行駛的時候草帽轉，腦袋卻不轉，中間用軸承分隔開，腦袋只管左右晃動。脖子——主銷是車輪轉動的軸心，這個軸的軸線并非垂直于地面，車輪本身也不是垂直的，我們將在車輪定位一節具體論述。
轉向驅動橋與轉向橋的區別就是一切都是空心的，橫梁變成了橋殼，轉向節變成了轉向節殼體，因為里面多了根驅動軸。這根驅動軸因被位于橋殼中間的差速器一分為二，而變成了兩根半軸。兩個草帽也不是簡單地套在腦袋上，還要與里面的兩根半軸直接相連。半軸在“脖子”的位置也多了一個關節——萬向節，因此半軸也變成了兩部分，內半軸和外半軸。
根據懸架的結構型式，車橋可分為斷開式和整體式兩種。斷開式車橋為活動關節式結構，它與獨立懸架配合使用；整體式車橋的中部是剛性實心或空心梁。它多配用非獨立懸架。按車輪的不同運動方式，車橋又可分為轉向橋、驅動橋、轉向驅動橋和支承橋四種類型。其中，轉向橋和支承橋均屬于從動橋。一般汽車的前橋多為轉向橋，而后橋或中、后兩橋多為驅動橋；越野汽車或大部分轎車的前橋既是轉向橋也是驅動橋，故稱為轉向驅動橋。
